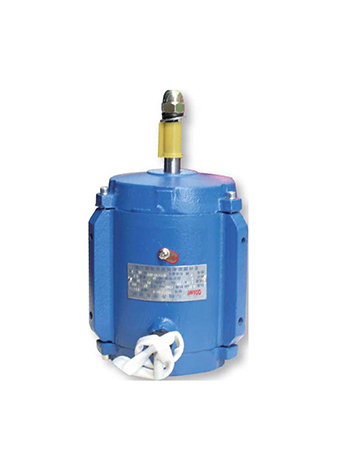

排烟风机系列三相异步电动机是由苏州德能股份有限公司自主研发的一款全封闭的单速电动机。电 机设计理念先进，充分考虑到排烟风机负载的特性，具有结构紧凑、能效高、噪声低、 振动小、运转平稳可靠、使用寿命长等特点。电机依靠负载端的风机运行产生的风进行 冷却，结构相对于普通电机而言更加紧凑，大大节约了安装空间，为风机设计紧凑的结 构提供了有力的支持。

主要性能 Main Performance

•额定功率范围 Rated Power Range:0.4-7.5KW

•额定频率 Rated Frequency： 50Hz

•额定电压 Rated Voltage: 380V

•电机极数 Motor Poles: 2、4、6、8、10、12

•标准防护等级 International Protection Standard: IP54、IP55

绝缘系统：

按F级(155P )设计，在额定输出和直接供电时电机温升按80K考核

电动机冷却方式：标准冷却方式为IC410自扇冷，依靠冷却塔冷却风进行冷却

铸件材料：铸铁

标准安装结构类型：IMV30

电机可选用PTC或PT100热敏电阻进行绕组保护，也可加装绕组测温装置，160以上电 机可以选配轴承测温装置

特殊设计：苏州德能电机股份有限公司可根据客户要求设计特殊电压、频率的电机；可根据客户要求调 整电机外观颜色，根据客户要求设计V1安装。

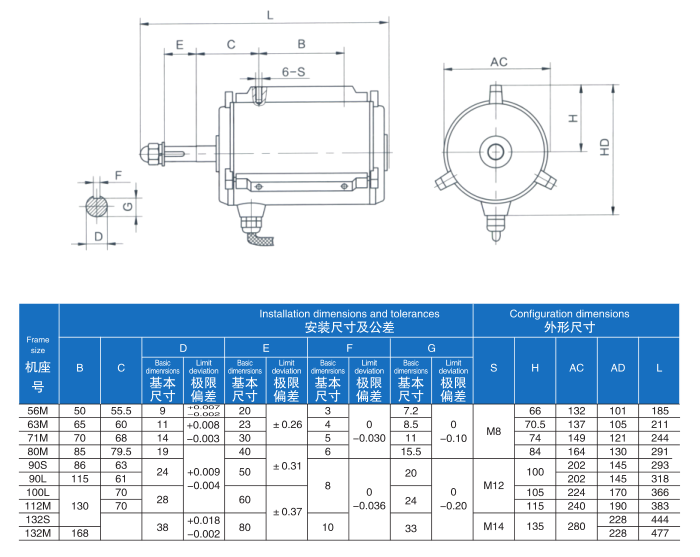

安装与外形尺寸 Installation  configuration dimensions

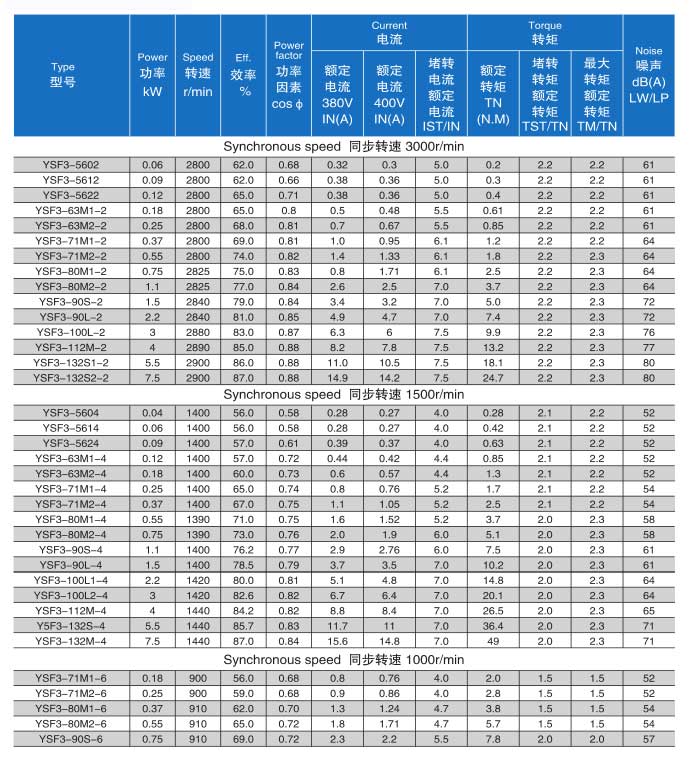

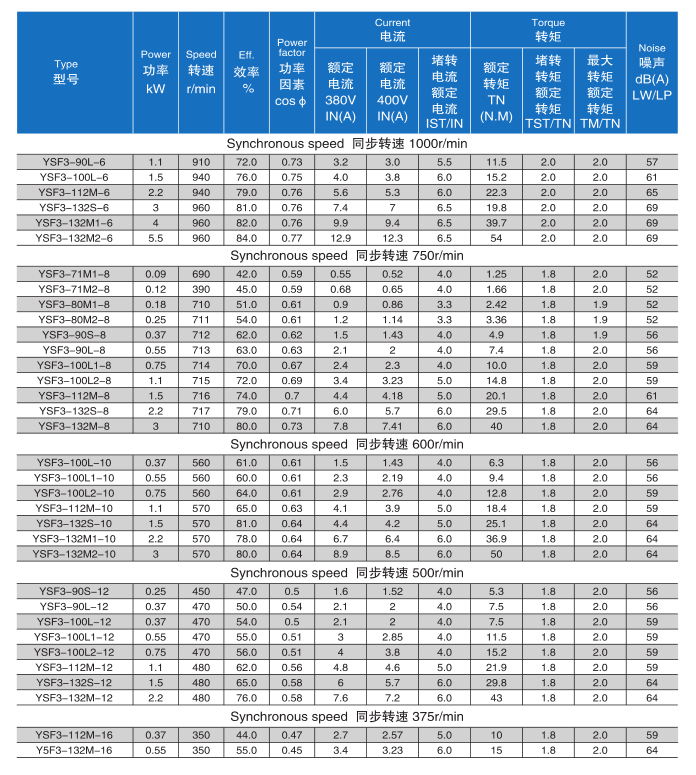

性能数据 Performance Data
